很多人聽過“高頻UPS”，卻不清楚它的內部結構是如何工作的。今天，我們就來全面拆解一下UPS高頻機的三大核心組成部分：整流、逆變、旁路，看看它們分別承擔著什么樣的任務，以及它們之間是如何協同工作的。

一、整流：交流電的“平穩改造者”

整流部分是UPS接收到市電的第一道“關口”。它的任務是將輸入的交流電(AC)轉換為直流電(DC)，為后續的能量儲存和轉換打下基礎。

在高頻UPS中，整流器一般采用高頻開關整流器(如IGBT整流)，替代傳統的硅整流器，不僅體積更小，而且效率更高，輸出波形也更穩定。這種高頻整流器還有一個優點，就是它可以減少對電網的諧波污染，提升功率因數，這在負載敏感、并聯設備多的場景中尤為重要。

整流之后的直流電不僅供給逆變器使用，同時也用于為電池充電。當市電正常時，UPS一邊供電給負載，一邊對蓄電池充電。

二、逆變：把直流電“還原”為高質量交流電

整流之后的直流電還不能直接用于大多數負載設備，因為我們日常使用的電器大多是交流供電。因此，逆變器就登場了。

逆變器的作用，是將直流電重新轉換成交流電。與傳統工頻UPS采用的線性逆變不同，高頻UPS采用的是高頻PWM(脈寬調制)逆變技術，它能輸出更加穩定的正弦波交流電，不僅波形好，而且響應快，抗干擾能力強。

在市電供電正常的情況下，UPS可以實現“在線雙變換”：即市電先經整流，再經逆變為交流電，供給負載使用。這種方式雖然會有一定的能耗損失，但帶來的電源質量保障遠遠高于其他供電模式。

當市電中斷時，電池接管供電，依然通過逆變器輸送交流電，確保負載設備不間斷運行，真正實現“不斷電”。

三、旁路：關鍵時刻的“守門員”

在UPS結構中，還有一個很關鍵但常被忽視的部分——旁路(Bypass)。

當UPS本身發生故障、過載或維護需求時，為了不影響負載供電，系統會啟用旁路功能，直接將市電輸送給負載。旁路有兩種類型：靜態旁路和手動旁路。

靜態旁路利用電子開關(如晶閘管)快速切換，通常用于自動應急;而手動旁路則多用于維護過程中，需要人工操作切換。

需要說明的是，旁路模式下雖然設備仍能運行，但電源質量無法得到UPS的調節和濾波，等于“裸奔”。因此，旁路更多是臨時保障措施，而非日常運行模式。

四、三者之間如何配合？

一個成熟的高頻UPS系統，是整流器、逆變器和旁路三者相互配合、無縫切換的系統工程。

正常供電：市電 → 整流 → 逆變 → 負載(雙變換模式)

電池供電：電池 → 逆變 → 負載(斷電狀態下維持供電)

旁路供電：市電 → 旁路 → 負載(UPS維護或異常時應急)

在高端機型中，系統還能根據負載情況、輸入電壓質量和故障狀態進行智能判斷，自動切換最優模式。

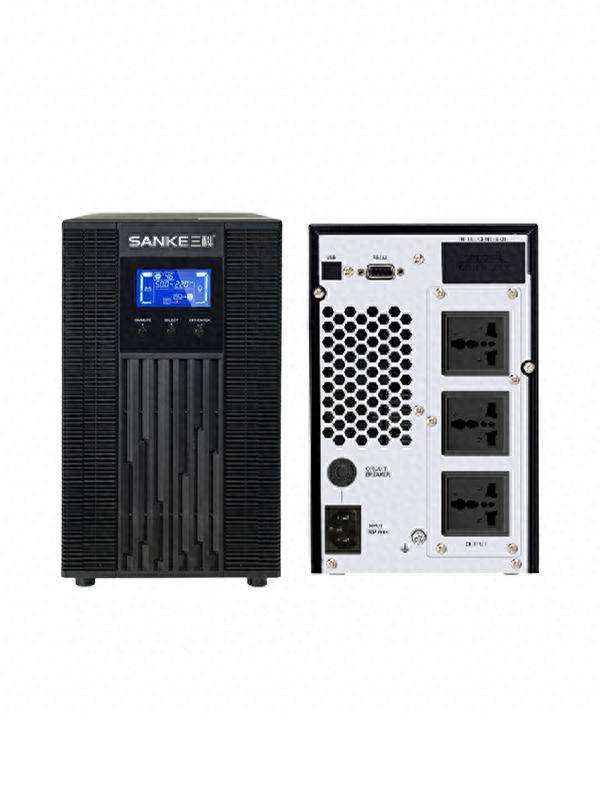

五、為什么高頻UPS更受歡迎？

相比傳統的工頻機型，高頻UPS去掉了體積龐大的工頻變壓器，使用高頻開關器件，整體重量大大減輕、能效提升。它適合放置在狹小空間，對環境適應性也更強。

當然，高頻UPS并非適用于所有場景。例如在對電氣隔離有嚴格要求的醫院、工業現場，部分用戶仍然更青睞帶隔離變壓器的工頻UPS。因此，在選型時，仍需結合具體負載特性和使用需求進行綜合判斷。

結語：

高頻UPS不僅僅是一個“不停電的盒子”，它內部的整流、逆變、旁路結構設計，體現著對電能質量、系統可靠性和負載保護的多重考量。只有真正理解這些結構與工作原理，才能在選型、使用、維護過程中做到“心中有數”。

了解UPS，是每一個對供電安全有要求的人必須邁出的一步。而深入理解其結構原理，正是這一步的起點。
